Usos y aplicaciones
- Túneles de congelación de productos alimenticios, mediante nieve carbónica o cortina de nitrógeno líquido.
- En procesos de selección, lavado y tratamiento de frutas, vegetales, carnes y pescados.
- Túneles de secado de celulosa, fibra de vidrio, fibras textiles, cartón o madera.
- Hornos de cocción de pan, galletas, bizcochos, pasteles o bollería, caramelos, etc.
- Túneles de templado continuo en atmósfera controlada de productos siderúrgicos.
- Líneas de transporte y distribución de piezas en procesos de estampación y forjas.
- Túneles de lavado y secado automático de envases de vidrio, metal o plástico.
- En instalaciones de pasteurización automática por choque térmico de bebidas y productos alimenticios ya envasados.
- En procesos continuos de dosificación, preparación y empaquetado de platos preparados (alimentación).
- En líneas completas de selección, lavado, corte, fritura, ensalado y empaquetado de patatas fritas, frutos secos, etc.
- En procesos continuos de entintados, estampados etc. de la industria textil.

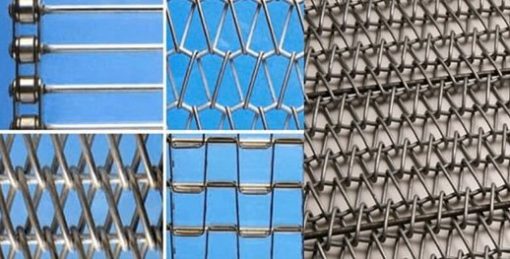

Tipo alambres engarzados
- Cinta formada por varillas transversales conformadas en forma de ‘Z’ y enlazadas entre sí.
- Este tipo de cinta es de tracción positiva mediante piñones de arrastre.
- Orilla simple.
- Se aplica en todo tipo de transporte ligero, especialmente en el ramo de alimentación. Normalmente se fabrica en acero inoxidable.
- Ancho máx.: 3 m
- Diámetro hilo y pasos a consultar.
Tipo C.A-L
- Espiras a derecha e izquierda unidas entre sí por una varilla recta. Laterales con cadenas para facilitar el arrastre uniforme de la cinta.
- Estas cintas pueden incorporar también ángulos transversales para facilitar el arrastre del producto, y aletas laterales para evitar la caída del producto.
- Ancho: a determinar por el cliente
- A: 1 a 3 mm
B: 2,50 a 15 mm
C: 1,20 a 6 mm
D: 5,50 a 32 mm
Tipo C.A1
- Espiras a derecha e izquierda unidas entre sí por una varilla ondulada. Laterales con cadenas para facilitar el arrastre uniforme de la cinta.
- Estas cintas pueden incorporar también ángulos transversales para facilitar el arrastre del producto, y aletas laterales para evitar la caída del producto.
- Ancho: a determinar por el cliente
- A: 1 a 5 mm
B: 4 a 20 mm
C: 4 a 12 mm
D: 12,70 a 76,20 mm
Tipo C.VCA
- Cintas constituidas por varillas paralelas en escalón, ensambladas por placas troqueladas de chapa en las orillas o cadenas laterales de arrastre.
- Ancho máx. recomendable: 2 m
- C: 4 a 12 mm
D: 12,70 a 76,2 mm
Tipo Vaucanson
- Cintas constituidas por varillas paralelas en escalón, ensambladas mediante bucles laterales.
- Ancho máx. recomendable: 1 m
- C: 4,50 a 6 mm
D: 15,87 a 25,40 mm - Este modelo de cinta también se fabrica, formando curva con diferentes pasos (interior y exterior).
Tipo MG
- Cintas constituidas por mallas de hilo redondo, cuyas extremidades están curvadas en forma de ojal, ensambladas por varillas transversales que constituyen los pivotes de unión.
- Orillas soldadas.
- Esta misma cinta puede tener acabados con cadenas en los laterales.
- A: 1,50 a 3 mm
B: 3 a 30 mm
C: 3 a 8 mm
D: 12,70 a 50,80 mm - Ancho: a determinar por el cliente.
Tipo C.A.A.
- Espiras a derecha e izquiera unidas entre sí por una varilla recta.
- Laterales con cadenas o alveolos para facilitar el arrastre uniforme de la cinta.
- Ancho máx. recomendable: 1,20 m
- A: 1,20 a 1,50 mm
B: 3,50 a 20 mm
C: 4,9 mm
D: 19,05 – 25,4 – 27,77 mm - Este modelo de cinta puede trabajar en transportadores rectos y formando curvas.
Tipo FIL-PLA varilla doble
- Cintas formadas por pletinas verticales plegadas alternativamente, ensambladas mediante varillas transversales dobles.
- Orillas enlazadas o soldadas.
- Ancho máx.: 4 m
- A: laminado 12 x 1,20 mm
B: 44,64 mm
C: 4 mm
D: 13,96 mm - Distribuir varios piñones a lo ancho de la cinta, dependiendo del ancho de la misma.
- Los piñones deben de realizar la presión sobre las varillas nunca deben de situarse presionando sobre el fleje laminado que conforma los trapecios.
Tipo FIL-PLA simple
- Cintas formadas por pletinas verticales plegadas alternativamente, ensambladas mediante varillas transversales.
- Orillas enlazadas o soldadas.
- Ancho máx.: 4 m
- A: laminado 12 x 1,20 mm
B: 44,64 mm
C: 4 mm
D: 27,92 mm - Distribuir varios piñones a lo ancho de la cinta, dependiendo del ancho de la misma.
- Los piñones deben de realizar la presión sobre las varillas nunca deben de situarse presionando sobre el fleje laminado que conforma los trapecios.
Tipo B-1 con refuerzos laterales
- Grupos de espiras en un solo sentido (derecha o izquierda) atornilladas entre sí y con doble espira en los extremos de refuerzo e interpuesta una varilla recta de refuerzo entre cada par de espiras en su punto de contacto; los grupos de espiras pueden estar ensamblados en tramos de sentido alterno.
- Orillas soldadas.
- Ancho máx.: 4 m
- A: 1,50 a 4 mm
B: 10 a 35 mm
C: 1,50 a 6 mm
D: 8 a 30 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo B-2
- Grupos de dobles espiras en un solo sentido (derecha o izquierda) atornilladas entre sí, e interpuesta una varilla recta de refuerzo entre cada par de espiras en su punto de contacto; los grupos de espiras pueden ir ensamblados en tramos de sentido alterno.
- Orillas soldadas.
- Ancho máx.: 4 m
- A: 0,50 a 3,20 mm
B: 2 a 10 mm
C: 0,80 a 5 mm
D: 3,20 a 25 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo B-1
- Grupo de espiras en un solo sentido (derecha o izquierda) atornilladas entre sí, e interpuesta una varilla recta de refuerzo entre cada par de espiras en su punto de contacto; los grupos de espiras pueden estar ensamblados en tramos de sentido alterno.
- Orillas soldadas.
- Ancho máx.: 4 m
- A: 1,50 a 4 mm
B: 10 a 35 mm
C: 1,50 a 6 mm
D: 8 a 30 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo B
- Grupos de espiras en un solo sentido (derecha o izquierda) atornilladas entre sí.
- También se fabrican ensambladas en tramos de sentido alterno.
- Orillas soldadas o enlazadas.
- Ancho máx.: 4 m
- A: 0,50 a 4 mm
B: 10 a 60 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo A-3
- Espiras a derecha e izquierda unidas entre sí por una varilla previamente ondulada.
- Orillas soldadas.
- Cinta de superficie muy plana.
- Ancho máx.: 5,5 m
- A: 0,50 a 4 mm
B: 3 a 20 mm
C: 0,90 a 5 mm
D: 2 a 6,5 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo A-2
- Dobles espirales a la derecha e izquierda unidas entre sí por una varilla recta u ondulada.
- Orillas soldadas o enlazadas.
- Ancho máx.: 5,5 m
- A: 0,90 a 4 mm
B: 3 a 15 mm
C: 1 a 4 mm
D: 5 a 27 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo A-1
- Espiras a derecha e izquierda unidas entre sí por una varilla ondulada.
- Orillas soldadas o enlazadas.
- Ancho máx.: 5,5 m
- A: 0,90 a 6 mm
B: 3 a 45 mm
C: 1 a 7 mm
D: 5 a 100 mm - La sección de las espirales puede ser tambien laminada para alcanzar una mayor planitud de la cinta.
Tipo A-E
- Espiras a derecha e izquierda unidas entre sí por una varilla recta.
- Orillas soldadas o enlazadas.
- Ancho máximo: 5,5 m
- A: 0,90 a 5 mm
B: 2 a 20 mm
C: 1 a 6 mm
D: 5 a 100 mm - La sección de las espirales puede ser también laminada para alcanzar una mayor planitud de la cinta.
